سیستم دیجیتال FPV

توضیحات

سیستم FPV دیجیتال

سیستم دیجیتال FPV یکی از محصولاتی است که توسط تیم طراحی کمپانی DJI برای آن دسته از کاربرانی که قصد دارند تجربه ای متفاوت در زمینه به پرواز درآوردن محصولات پروازی داشته باشند طراحی شده است . این سیستم متشکل از یک ریموت کنترل ، عینک جدید DJI Goggles و دوربین DJI FPV بوده که قابل نصب بر روی هر کوادکوپتر دست سازی می باشد و میتواند خروجی کار را با کمترین میزان تاخیر و با کیفیت HD به کاربران مخابره نماید . امروزه علاوه بر کمپانی های فعال در زمینه طراحی تجهیزات فیلمبرداری هوایی ، برخی کاربران نیز توانسته اند اقدام به طراحی کوادکوپتر منحصر به فرد خود نمایند . معمولا کوادکوپتر های دست ساز برای مقاصد خاصی طراحی شده و متناسب با هدفشان از تجهیزات متفاوتی برخوردار می باشد . سیستم FPV دیجیتال یکی از همان تجهیزاتی است که کاربران میتوانند آن را بر روی کوادکوپتر خود جهت مشاهده خروجی کار بصورت اول شخص و انجام ریس و مسابقه نصب نمایند و از امکاناتی که این سیستم در اختیارشان قرار میدهد نهایت استفاده را ببرند .

Digital FPV System

امروزه یکی از سرشناس ترین کمپانی های فعال در زمینه طراحی کوادکوپتر دوربین دار و هلی شات های حرفه ای کمپانی DJI می باشد . محصولات این کمپانی تماما از سطح کیفی بالایی برخوردار بوده و برای انجام بسیاری از پروژه های حرفه ای فیلمبرداری مورد استفاده کاربران قرار گرفته است . علاوه بر کوادکوپتر هایی که توسط این کمپانی طراحی شده گاهی کاربران خود اقدام به طراحی کوادکوپتر موردنیازشان کرده و بسته به هدفی که دارند قابلیت های خاصی را برای آن تعریف میکنند . Digital FPV System توسط کمپانی DJI طراحی شده و متشکل از اجزای مختلفی است که کاربران با خرید و نصب آن بر روی کوادکوپتر خود میتوانند از امکانات متنوعی همچون انتقال ویدئو با کمترین تاخیر ، ضبط ویدیو با کیفیت HD ، مشاهده خروجی کار با کیفیت 720p بر روی عینک مخصوص DJI و امکان پرواز همزمان 8 کوادکوپتر بهره مند شوند .

انتقال سریع تصاویر با سیستم دیجیتال FPV

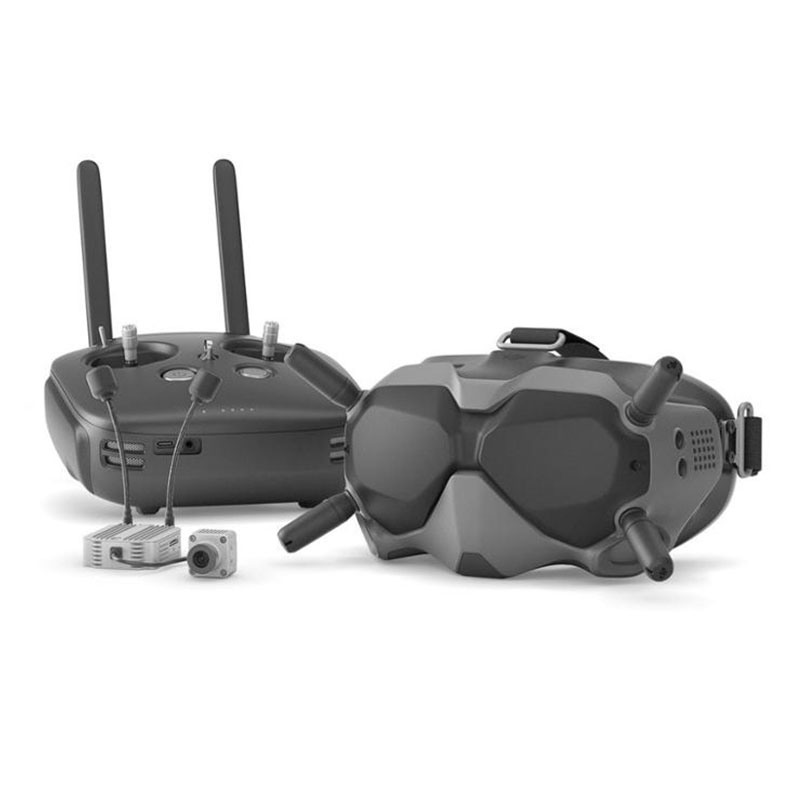

همانگونه که اشاره شد سیستم دیجیتال FPV متشکل از یک ریموت کنترل ، عینک DJI Goggles و دوربین FPV می باشد . کاربران با نصب دوربین DJI FPV بر روی کوادکوپتر خود و برقراری ارتباط میان سه عنصر تشکیل دهنده این سیستم میتوانند خروجی کار را با کمترین میزان تاخیر بر روی عینک خود مشاهده نمایند .

اکثر انتقالات آنالوگ تاخیری بین 22-35 میلی ثانیه دارند اما فناوری انتقال DJI HDL FPV از یک سیستم ارتباطی دو طرفه برای تثبیت اتصالات سیگنال استفاده کرده و میتواند خروجی کار را تا حداکثر فاصله 4 کیلومتر ، با کیفیت 720p و با سرعت 120 فریم بر ثانیه و تنها با 28 میلی ثانیه تاخیر بر روی عینک DJI Goggles کاربران ارسال نماید .

مشخصات عینک سیستم FPV دیجیتال

یکی از مهمترین عناصر تشکیل دهنده سیستم FPV دیجیتال ، عینک واقعیت مجازی مخصوصی است که استفاده از آن میتواند تجربه ای خارق العاده را برای کاربران رقم بزند . عینک DJI FPV Goggles تقریبا 420 گرم وزن داشته و ابعاد آن قبل از نصب آنتن ها 18.4×12.2×11 سانتی متر بوده و بعد از نصب آنتن ها به 20.2×12.6×11 سانتی متر می رسد . در این عینک از دو نمایشگر دو اینچی برای مشاهده خروجی کار ها استفاده شده و طراحی آیرودینامیکی آن بگونه ای است که حتی افرادی که از عینک های طبی نیز استفاده میکنند به راحتی میتوانند DJI Goggles را بر روی عینک خود قرار دهند . علاوه بر این در این عینک درگاهی مخصوص برای قرار دادن کارت microSD نیز تعبیه شده که کاربران با قرار دادن کارت هایی با حداکثر حافظه 128 گیگابایت میتوانند خروجی کارها را بصورت همزمان ضبط و مجددا از طریق همین عینک آن را مشاهده نمایند .

با استفاده از عینک موجود در سیستم دیجیتال FPV کاربران میتوانند خروجی کارها را با کیفیت HD و تنها با 28 میلی ثانیه شاهد باشند و نماهای دوربین را با سایر عینک‌های DJI FPV که روی حالت مخاطب تنظیم شده‌ است به اشتراک بگذارند و به بینندگان اجازه دهند آنچه را که مسابقه‌دهندگان می‌بینند مشاهده نمایند . این دوربین همچنین به لطف حالت فوکوس ، می تواند نرخ بیت سیگنال را به مرکز فریم محدود کرده و هرگونه تداخل را لغو نماید درنتیجه کاربران تصویر را حتی در شرایط سخت نیز به بهترین شکل ممکن مشاهده خواهند نمود .

مشخصات Air Unit سیستم FPV دیجیتال DJI

از دیگر اجزای تشکیل دهنده سیستم دیجیتال FPV میتوان به دوربین و Air Unit آن اشاره نمود . کاربران میتوانند با نصب دوربین و فرستنده مخصوص آن بر روی کوادکوپتر خود فیلم هایی با کیفیت 1080p و سرعت 60 فریم بر ثانیه را ضبط نمایند . دوربین FPV و Air Unit این سیستم روی هم 45.8 گرم وزن داشته و ابعاد هر یک از آنها به ترتیب 2.7×2.1×2 سانتی متر و 4.4×3.7×1.4 سانتی متر می باشد . طول کابلی که میان این دو قطعه ارتباط برقرار میکند نیز 10 سانتی متر است . فرکانسی که این دوربین برای انتقال و دریافت داده ها از عینک و ریموت کنترل سیستم FPV دیجیتال DJI استفاده میکند فرکانس 5.8 گیگاهرتز بوده و حداکثر برد انتقال داده ها توسط آن در حالت های مختلف به شرح زیر می باشد :

1. در حالت FCC و SRRC تقریبا 4 کیلومتر .
2. در حالت CE تقریبا 700 متر .
3. در حالت MIC تقریبا 2.5 کیلومتر .

لازم به ذکر است که DJI FPV Air Unit در حالت FCC مجهز به هشت کانال مختلف بوده که به هشت پهپاد اجازه پرواز همزمان را می دهد . در چنین شرایطی هر اپراتور یک کانال انحصاری داشته که متمایز از دیگر کانال ها بوده و میتواند بدون ایجاد تداخل با آنها ، کوادکوپتر خود را هدایت نماید . با استفاده از این قابلیت کاربران میتوانند به راحتی نسبت به برگزاری مسابقه و ریس میان خود و دوستانشان اقدام نمایند .

ریموت کنترل Digital FPV System

سومین جزو تشکیل دهنده Digital FPV System که وظیفه هدایت و به پرواز درآوردن کوادکوپتر کاربران را بر عهده دارد ، ریموت کنترل مخصوص آن می باشد . این ریموت کنترل از طراحی ظاهری ساده ای برخوردار بوده و کار کردن با آن خسته کننده نمی باشد . نرم افزار یکپارچه کننده بکار رفته در این ریموت کنترل برای کاربران این امکان را فراهم میکند تا پارامترهای مربوط به عینک و دوربین DJI FPV را از راه دور تنظیم کرده و خطاهای عملیاتی را کاهش دهند . میزان تأخیر در سایر RC ها اغلب بین 14 الی 28 میلی ثانیه بوده درصورتیکه تأخیر بین DJI FPV Air Unit و ریموت کنترل سیستم دیجیتال FPV تنها 7 میلی ثانیه می باشد . به حداقل رسیدن میزان تاخیر بین این دو عنصر به خلبانان این امکان را می دهد که دستورات پرواز را سریعتر ارسال کنند . لازم به ذکر است که این ریموت کنترل فقط میتواند از فرکانس 5.8 گیگاهرتز پشتیبانی نماید و حداکثر برد افقی آن در حالت های FCC و SRRC تقریبا 4 کیلومتر و در حالت CE تقریبا 700 متر می باشد . ریموت کنترل Digital FPV System حدودا 765 گرم وزن داشته و محدوده دما کاری تعریف شده برای آن بین 0 الی 40 درجه سانتی گراد است . باتری درونی قابل شارژ این آرسی نیز از نوع 7.6 ولت 4920 میلی آمپر لیپو 2S می باشد .

دوربین DJI FPV

دوربین DJI FPV و DJI FPV Air Unit از طریق کابل مخصوصی به یکدیگر متصل شده و هر دو بر روی کوادکوپتر نصب می شود . این دوربین از یک سنسور 1/3.2 اینچی CMOS برخوردار بوده که میتواند با کیفیت 4 مگاپیکسل و زاویه دید 150 درجه اقدام به فیلمبرداری نماید . دوربین سیستم دیجیتال FPV تنها 8.2 گرم وزن داشته و ابعاد آن 2.2×2.1×2 سانتی متر می باشد . کاربران همچنین می توانند از بین سه حالت تعریف شده برای این دوربین ، جهت غلبه بر چالش های موجود در سناریوهای مختلف پروازی حالت موردنظر خود را انتخاب نمایند . این سه حالت عبارت است از :

• Standard Mode : در حالت استاندارد کنتراست بین رنگ ها کاهش یافته و جزئیات بیشتری حفظ می شود .

• Racing Mode : در این حالت کنتراست تصاویر افزایش می یابد و به اپراتور کمک می کند تا موانع را در طول مسیر پروازی بهتر تشخیص دهد .

• LED Mode : این حالت نویز تصاویر را در مسابقات شبانه برای دید بهتر اپراتور کاهش میدهد .

اگر شما نیز جزو آن دسته از کاربران ماجراجویی هستید که اقدام به ساخت کوادکوپتر منحصر به فرد خود نموده اید و میخواهید امکانات آن را توسعه دهید ، خرید و استفاده از سیستم دیجیتال FPV میتواند گزینه ای مناسب باشد . با استفاده از این سیستم امکان برگزاری مسابقات مهیج میان حداکثر 8 کاربر و مشاهده اول شخص خروجی کارها وجود دارد . شما میتوانید این سیستم را بصورت کاملا اورجینال از تنها نماینده رسمی کمپانی DJI در ایران یعنی فروشگاه جهان دی جی آی خریداری نمایید . لازم به ذکر است که برای خرید از این فروشگاه کاربران میتوانند به دو طریق حضوری و یا اینترنتی اقدام نمایند .
