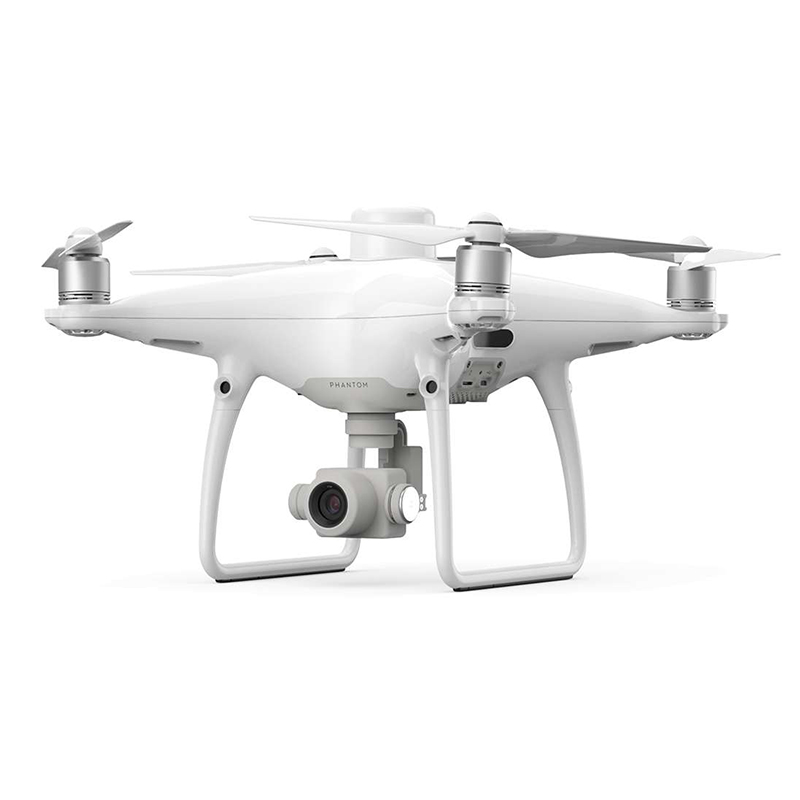

هلی شات فانتوم 4 RTK

فانتوم 4 RTK از دیگر هلی شات های تخصصی طراحی شده توسط کمپانی DJI بوده که انجام نقشه برداری های هوایی را در مقایسه با گذشته بسیار آسان نموده است . اگر در ابتدا تنها کارایی کوادکوپتر های دوربین دار و هلی شات های تخصصی  انجام فیلمبرداری و عکسبرداری هوایی جهت ثبت مناظر زیبا و لحظات به یاد ماندنی از زاویه ای دیگر بود امروزه اما شاهد نفوذ این قبیل از محصولات پروازی در صنایع دیگر خصوصا صنایع کشاورزی و نقشه برداری هوایی می باشیم . هلی شات فانتوم 4 RTK ازجمله هلی شات هایی است که کمپانی DJI آن را برای فعالین حوزه ساخت و ساز و نقشه برداری هوایی طراحی نموده است .

Phantom 4 RTK

یکی از مهمترین اقسام نقشه ها که میتواند اطلاعات مفیدی از سطح زمین و تغییرات رخ داده بر روی آن را در طول زمان در اختیار کاربران قرار دهد ، نقشه های هوایی بوده که تهیه آن در گذشته به کمک تجهیزات پیچیده و هزینه بری ممکن بوده است . امروزه اما با پیشرفت هایی که در زمینه های مختلف صورت گرفته و ورود تکنولوژی های جدید به عرصه های مختلف انجام نقشه برداری های هوایی نیز حداقل در مقیاس های کوچک در مقایسه با گذشته بسیار آسان گشته است . Phantom 4 RTK یکی از همان تکنولوژی های جدیدی است که کاربران با به پرواز درآوردن آن میتوانند داده های ارزشمندی را از محیط پروازی خود به دست آورند .

پهپاد نقشه بردار فانتوم 4 RTK

پهپاد نقشه بردار فانتوم 4 RTK یکی از تخصصی ترین پهپاد های طراحی شده توسط کمپانی DJI بوده که منحصرا برای انجام فعالیت های نقشه برداری در ارتفاع کم طراحی شده است . وجود دوربینی با کیفیت 20 مگاپیکسل ، تعبیه ماژول RTK که میتواند موقعیت جغرافیایی این پهپاد را بسیار دقیق ارزیابی نماید ، زمان پروازی 30 دقیقه ای ، جمع آوری داده هایی دقیق در سطح سانتی متر ، برخورداری از سیستم انتقال تصویر OcuSync و سنسور 1 اینچی CMOS تنها بخشی از قابلیت های منحصر به فرد این هلی شات بوده که در ادامه به بررسی تفصیلی هر یک خواهیم پرداخت .

برخورداری فانتوم 4 RTK از جدیدترین سیستم موقعیت یاب

یکی از موفق ترین پروژه هایی که کمپانی DJI آن را لانچ نموده هلی شات های سری فانتوم می باشد . میان تمام هلی شات های سری فانتوم و ازجمله میان فانتوم 4 RTK و دیگر هم خانواده هایش ، از نظر ظاهری و اکثر مشخصات فنی شباهت های زیادی وجود دارد . تنها تفاوت موجود در میان این هلی شات و دیگر هم خانواده هایش تعبیه جدید ترین ماژول RTK بر روی بدنه آن بوده که میتواند داده هایی دقیق در سطح سانتی متر را جمع آوری نماید .

از آنجایی که فانتوم 4 آر تی کی منحصرا برای انجام نقشه برداری هوایی طراحی شده است ، طبیعی است که در آن از دقیق ترین و جدیدترین سیستم های موقعیت یاب استفاده شود . وجود جدیدترین ماژول RTK در ساختار این پهپاد در کنار سیستم های موقعیت یابی همچون GPS و GLONASS میتواند اطلاعاتی دقیق از موقعیت عمودی و افقی این هلی شات را تهیه نماید و در اختیار کاربران قرار دهد . دقت این ماژول در موقعیت یابی افقی 1cm+1ppm و دقت آن در موقعیت یابی عمودی 1.5cm+1ppm می باشد . لازم به ذکر است که سیستم های موقعیت یاب استفاده شده در فانتوم 4 RTK در قاره آسیا و دیگر نواحی متفاوت می باشد . سیستم های موقعیت یاب مورد استفاده در قاره آسیا GPS ، BeiDou و Galileo و در دیگر نواحی GPS ، GLONASS و Galileo می باشد .

جمع آوری داده ها با استفاده از سیستم TimeSync فانتوم 4 RTK

یکی از نقاط قوت کوادکوپتر فانتوم 4 RTK ، برخورداری آن از سیستم TimeSyne می باشد . به کمک این سیستم میتوانید داده های دقیقی را جمع آوری نمایید . در واقع این سیستم برای استفاده بهینه و کامل از ماژول RTK این کوادکوپتر ایجاد شده و سعی میکند برای دستیابی به داده هایی دقیق ، میان پرواز ، دوربین و ماژول RTK هم ترازی ایجاد نماید . علاوه بر این ، سیستم TimeSync تضمین می‌کند که هر عکس از دقیق‌ترین متادیتاها استفاده نماید و همچنین این سیستم میتواند با بهینه نمودن نتایج حاصل از روش های فتوگرامتری ، اطلاعاتی دقیق که دقت آنها در سطح سانتی متر می باشد را به کاربران ارائه نماید .

مشخصات دوربین کوادکوپتر فانتوم 4 RTK

یکی از نقاط قوت هلی شات های سری فانتوم ، دوربین باکیفیت آن بوده که نقش عمده ای در ارائه خروجی باکیفیت کار ایفا میکند . کوادکوپتر فانتوم 4 RTK نیز از این قابلیت مستثنی نبوده و وجود دوربینی با کیفیت 20 مگاپیکسل یکی از نقاط قوت آن محسوب می شود . لازم به ذکر است که سنسور CMOS تعبیه شده در این دوربین 1 اینچی بوده که میتواند تصاویر گسترده تری را به ثبت برساند .

یکی دیگر از نقاط قوت دوربین این پهپاد جایگزینی شاتر مکانیکی بجای شاتر الکترونیکی است که باعث میشود میزان اعوجاج و تاری تصاویر در فیلمبرداری با سرعت های زیاد به حداقل برسد . اگرچه شاتر الکترونیکی نسبت به مکانیکی جدید تر و سریع تر می باشد اما یکی از باگ های آن در فیلمبرداری از سوژه های متحرک یا فیلمبرداری با سرعت های بالا ، کج نشان دادن سوژه های موجود در تصاویر می باشد . برای اجتناب از این امر کمپانی DJI در هلی شات های جدید سری فانتوم که Phantom 4 RTK نیز یکی از آنها می باشد ، از شاتر مکانیکی استفاده نموده که میتواند تصاویر را به بهترین شکل به ثبت برساند .

پهباد فانتوم 4 RTK ساخته شده برای نقشه برداران

امروزه استفاده از مولتی روتورهای تخصصی و خصوصا شاخه کوادکوپترها نه تنها در صنعت عکاسی و فیلمبرداری بلکه در صنایع کشاورزی ، جنگل داری ، نگهداری از محیط زیست و حتی صنعت نقشه برداری نیز مورد استفاده قرار گرفته است . به عنوان مثال فانتوم 4 مولتی اسپکترال کوادکوپتری است که با برخورداری از دوربین چندطیفی میتواند داده های ارزشمندی را در خصوص پوشش گیاهی یک منطقه در اختیار کاربران قرار دهد لذا برای استفاده در صنعت کشاورزی انتخابی مناسب است . علاوه بر این هلی شات ، فانتوم 4 RTK نیز بدلیل دقت بالایی که در جمع آوری داده ها در سطح سانتی متر دارد برای انجام نقشه برداری هوایی و تهیه نقشه های هوایی انتخاب بسیار مناسبی می باشد .

قابلیت بازگشت به خانه هوشمند

قابلیت بازگشت به خانه ، قابلیتی مهم بوده که امروزه در تمامی هلی شات های تخصصی طراحی شده توسط کمپانی DJI و از جمله هلی شات فانتوم 4 RTK موجود می باشد . این قابلیت با استفاده از سیستم های موقعیت یاب موجود در فانتوم 4 RTK میتواند موقعیت مکانی این پهپاد را به خوبی ارزیابی نموده و درصورت کاهش بیش از حد شارژ باتری ، بصورت خودکار به محل اولیه پرواز جهت تعویض باتری باز گردد . علاوه بر این درصورت فشرده شدن دکمه بازگشت به خانه موجود بر روی ریموت کنترل Phantom 4 RTK و یا قطع ارتباط میان این هلی شات و ریموت کنترلش ، این هلی شات میتواند به یمن وجود قابلیت بازگشت به خانه در نهایت امنیت به محل اولیه پرواز خود باز گردد .

فانتوم 4 آر تی کی

طراحی آیرودینامیکی فانتوم 4 آر تی کی با دیگر هلی شات های سری فانتوم تفاوتی ندارد . ابعاد این هلی شات نیز 35 × 35 سانتی متر بوده و وزن آن هنگام بلند شدن از روی زمین 1391 گرم می باشد . تنها تفاوت ظاهری و فنی که میان این هلی شات و دیگر هم خانواده هایش وجود دارد ، تعبیه ماژول RTK بر روی بدنه آن جهت جمع آوری داده های دقیق برای تهیه نقشه های هوایی می باشد . فانتوم 4 RTK علارغم دیگر هلی شات های فانتوم صرفا برای انجام فیلمبرداری هوایی طراحی نشده است بلکه رسالت اصلی آن جمع آوری داده ها و پردازش آنها جهت استفاده در صنعت نقشه برداری می باشد . لازم به ذکر است که محدوده کاری مناسب برای این پهپاد نیز بین 0 تا 40 درجه سانتی گراد می باشد .

مشخصات باتری DJI Phantom 4 RTK

یکی از نقاط قوت پهپاد فانتوم 4 RTK ، زمان پروازی طولانی آن می باشد . این پهپاد میتواند در هر ماموریت به مدت 30 دقیقه پرواز نماید . اصلی ترین عاملی که باعث فراهم شدن چنین زمان پروازی می شود ، ظرفیت بالای باتری این هلی شات می باشد . باتری هلی شات فانتوم 4 آر تی کی از نوع 15.2 ولت 5870 میلی آمپر لیپو 4S بوده که میتواند با یکبار شارژ شدن زمان پروازی 30 دقیقه را برای کاربران فراهم نماید .
این باتری 468 گرم وزن داشته و محدوده دما مناسب برای شارژ نمودن آن بین -10 الی 40 درجه سانتی گراد می باشد . لازم به ذکر است که مدت زمان لازم برای فول شارژ نمودن باتری فانتوم 4 RTK تنها 60 دقیقه است .

برخورداری فانتوم 4 RTK از سیستم OcuSync

هدایت و به پرواز درآوردن کواد کوپتر فانتوم 4 RTK تنها از طریق ریموت کنترل مخصوصی که در پک آن موجود است ممکن می باشد . این ریموت کنترل میتواند از دو فرکانس 2.4 و 5.8 گیگاهرتز پشتیبانی نموده و بسته به محیط پروازی ، از میان این دو فرکانس دست به انتخاب بزند . از آنجایی که این پهپاد از سیستم OcuSync برای انتقال تصاویر استفاده میکند میتواند خروجی کار را بصورت لحظه به لحظه و با کیفیت HD تا حداکثر فاصله 7 کیلومتر به ریموت کنترل فانتوم 4 RTK مخابره نماید .

لازم به ذکر است که برد افقی این ریموت کنترل و برد ارسال تصویر آن در حالت FCC ، حداکثر 7 کیلومتر می باشد . منظور از حالت FCC ، مناطقی است که در آن مقررات پروازی ایالت متحده آمریکا حاکم بوده و طبیعی است که در آسیا و اروپا شاهد چنین برد پروازی نباشیم . برد پروازی فانتوم 4 آر تی کی در مناطقی جز مناطق FCC به 5 کیلومتر کاهش میابد . محدوده دمای کاری ریموت کنترل این کوادکوپتر نیز بین 0 الی 40 درجه سانتی گراد می باشد .

برنامه DJI GS RTK

چنانچه برای کنترل نمودن پهپاد نقشه بردار فانتوم 4 RTK از ریموت کنترل اسمارت که دارای صفحه نمایش هوشمند 5.5 اینچی می باشد استفاده میکنید ، به برنامه DJI GS RTK نیز دسترسی خواهید داشت . این برنامه میتواند برای انجام ماموریت های نقشه برداری و جمع آوری داده به کاربران طرح ها و سناریو هایی بهینه ای را پیشنهاد نماید . برنامه GS RTK همچنین به کاربران اجازه می دهد تا برای کنترل و هدایت Phantom 4 RTK از میان دو حالت فتوگرامتری دو بعدی و سه بعدی و Waypoint دست به انتخاب بزنند . به کمک این برنامه و صفحه نمایش هوشمند 5.5 اینچی موجود بر روی کنترلر این پهپاد نیز کاربران میتوانند شاهد لحظه به لحظه ماموریت پروازی خود باشند .

D-RTK 2 Mobile Station

یکی دیگر از قابلیت های منحصر به فرد هلی شات فانتوم 4 RTK که در راستا وظایف نقشه برداری آن نیز می باشد قابلیت اتصال آن به D-RTK 2 Mobile Station جهت جمع آوری و تحلیل داده ها است . برخورداری از ماژول RTK ، سیستم های موقعیت یاب دقیقی چون GPS و GLONASS ، سیستم انتقال تصویر OcuSync که میتواند تا حداکثر فاصله 7 کیلومتر اطلاعات را مخابره نماید در کنار قابلیت اتصال به D-RTK 2 Mobile Station همگی دست به دست هم داده اند که این هلی شات بتواند از محیط پروازی مدنظر کاربران اطلاعاتی دقیق را جمع آوری نموده و پردازش نماید .

با استفاده از برنامه DJI GS RTK که میتواند ماموریت هایی بهینه جهت جمع آوری داده های لازم برای تهیه نقشه های هوایی را به کاربران پیشنهاد نماید و همچنین قابلیت اتصال DJI Phantom 4 RTK به D-RTK 2 Mobile Station جهت جمع آوری داده هایی با دقت در سطح سانتی متر ، کاربران فعال در حوزه نقشه برداری میتوانند به بهترین شکل نسبت به این کار اقدام نموده و نقشه های هوایی منحصر به فردی را به کمک این پهپاد تهیه نمایند .

خرید فانتوم 4 RTK به آن دسته از کاربرانی که در حوزه صنعت نقشه برداری فعالیت میکنند و بدنبال راهی برای بهبود کیفیت کار خود میگردند توصیه میشود . فروشگاه جهان دی جی آی به عنوان نماینده کمپانی DJI در ایران مفتخر به ارائه پک اورجینال این پهپاد به شما عزیزان بوده و شما میتوانید خرید خود را به دو طریق انجام دهید .
برای خرید از فروشگاه JAHAN DJI کاربران میتوانند علاوه بر ثبت سفارش خود در وبسایت این مجموعه و خرید آنلاین ، بصورت حضوری نیز خرید خود را انجام دهند . با خرید از این فروشگاه علاوه بر بهره منده از محصولی کاملا اورجینال میتوانید از خدمات پس از فروش این مجموعه در حوزه آموزش و تامین قطعات نیز بهره مند شوید .
